Функциональная схема микшера (аудиочасть)

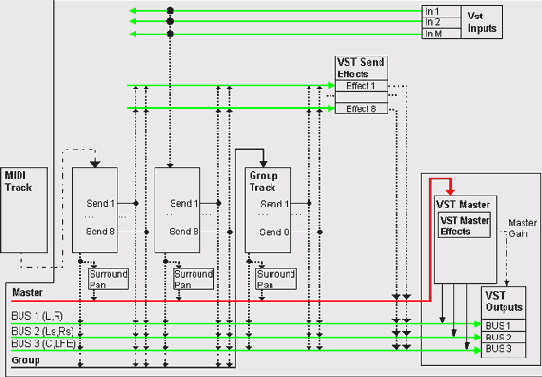

Рисунок 5.2. Функциональная схема микшера (аудиочасть)
Итак, что же здесь изображено? Виртуальная звуковая студия имеет входные (VST Inputs) аудиопорты. Доступ пользователя к списку доступных портов осуществляется через окно VST Inputs (команда главного меню Devices > VST Inputs, клавиша <F5>, описание приведено в разд. 2.6). Поскольку
данные из одного и того же MIDI-порта могут передаваться на разные аудиотреки, входные порты по своей сути являются шинами. На нашей схеме показан всего один аудиотрек, но нужно понимать, что их может быть много. Аудиотрек может быть подключен к любому из доступных входных аудиопортов, поэтому связь шин VST Inputs с аудиотреком показана пунктирной стрелкой.
В проекте Cubase SX может быть использовано до 32 экземпляров VSTi. Когда в окне VST Instruments (команда главного меню Devices > VST Instruments, клавиша <F11>, описание приведено в разд. 4.1.3) вы подключаете VSTi, в микшере появляется соответствующий модуль, который по своему виду очень напоминает модуль аудиотрека, но не имеет входного аудиопорта. Существуют многоканальные VSTi. Например, сэмплер Halion фирмы Steinberg имеет 4 выходных стереофонических канала и 4 монофонических. Каждому каналу VSTi соответствует отдельный модуль микшера. Благодаря этому вы можете по-разному обрабатывать сигналы разных каналов. Управление любым VSTi может осуществляться с любого MIDI-трека: у нужного MIDI-трека в качестве выходного MIDI-порта выбирается нужный VSTi.
К модулям аудиотреков и к модулям VSTi можно подключать до 8 VST-плагинов в режиме вставки.
Для подключения эффектов параллельного действия предусмотрены 8 шин. К каждой из этих шин средствами окна VST Send Effects (команда главного меню Devices > VST Send Effects, клавиша <F6>, описание приведено в разд. 4.2.2} можно подключить только по одному эффекту.
Отдельно стоит упомянуть о групповых треках. Наличие групповых треков существенно расширяет возможности применения эффектов. Групповые треки также можно считать шинами, поскольку на вход одного и того же трека могут поступать сигналы от множества других треков. Вы можете указать один и тот же групповой трек в качестве выходного порта для нескольких модулей микшера. В результате суммарный сигнал этих модулей можно обработать одним набором эффектов последовательного действия. Ведь к групповым трекам тоже можно подключать эффекты в режиме вставки. Кроме того, вы можете использовать групповые треки вместо шин VST Send Effects для применения эффектов последовательного действия. Для этого нужно отвести сигнал с нужного модуля в режиме посыла (send) на шину нужного группового трека. Преимущество такого подхода: к одной шине VST Send Effects можно подключить только один эффект, а к групповому треку можно подключить цепочку из нескольких (до 8) эффектов. На нашей схеме обозначен только один групповой трек, а в действительности их количество ограничено лишь здравым смыслом. По своим функциям модули групповых треков очень похожи на линейки аудиотреков и VSTi. Основное отличие модулей групповых треков от модулей аудиотреков заключается в том, что их невозможно подключить к входному порту. Имеют место следующие ограничения:
- невозможно осуществить посыл' (send) сигнала группового трека на этот же трек;
- в качестве выходного порта группового трека может быть выбран другой групповой трек из тех, что расположены после первого.
Сигналы с выходов треков и шин VST Send Effects, в конечном счете, попадают на выходные порты-шины (VST Outputs). На нашей схеме представлен вариант конфигурации микшера для системы 5.1. Имеется 6 независимых шин, соответствующих выходам L, R, Ls, Rs, С и LFE. Кроме того, имеются три выходные шины BUS 1, BUS 2 и BUS 3, в которых перечисленные выходы объединены попарно. Для простоты мы отобразили на схеме только эти шины и в скобках указали, каким выходам в системе 5.1 соответствует каждая их этих шин. Любую из перечисленных шин можно не только выбрать в качестве выходного порта, но и отправить на нее сигнал в режиме посыла (send). Управление параметрами доступных выходных шин осуществляется средствами окна VST Outputs (команда главного меню Devices > VST Outputs, клавиша <F4>, описание приведено в разд. 2.6). Как минимум, одна выходная шина (BUS 1) логически подчинена мастер-модулю микшера (Master). Фейдером Master Gain мастер-модуля регулируются уровни сигналов на всех выходных шинах, подчиненных мастер-модулю. Конфигурация мастер-модуля — состав подчиненных ему выходных шин определяется в окне VST Master Setup (команда главного меню Devices > VST Master Setup, описание приведено в разд. 2.6). Мастер-модулю микшера соответствует шина Master, которая может быть выбрана в качестве выходного порта для треков и эффектов, подключенных в окне VST Send Effects. Однако непосредственное подключение выходов треков к шине Master осуществляется только посредством плагина SurroundPan, который обеспечивает круговое панорамирование. При выборе SurroundPan в качестве выходного порта трека создается экземпляр этого плагина для данного трека. По своей сути SurroundPan является минимикшером, снабженным интерфейсом, удобным для кругового панорамирования и распределяющим сигнал от монофонического или стереофонического трека между несколькими выходными портами, объединенными в шине Master.
Если же вы работаете в формате Stereo, то следует иметь в виду, что по умолчанию в качестве выходного порта каждому из треков устанавливается первая доступная выходная шина (BUS 1), которую в окне VST Inputs невозможно отключить. Получается такая картина: с одной стороны, сигнал с трека выводится на шину BUS 1, а не на шину Master, и в то же время, сигнал этой выходной шины будет обрабатываться эффектами (VST Master Effects), подключенными к мастер-модулю, и регулироваться фейдером Master Gain (общая громкость). Возможно это потому, что данная шина контролируется мастер-модулем. Под контроль мастер-шины можно взять и другие шины, но исключить шину BUS 1 из списка контролируемых невозможно. Правда, ее можно переименовать, но от этого ровным счетом ничего не изменится. В завершение раздела стоит отметить одну деталь. Невозможно осуществить посыл сигналов треков (send) на шину Master. Поэтому на нашей схеме стрелки от выходов треков Send 1 Send 8 проходят мимо шины Master.
